Основные инструменты КРАО АКЦ ФИАН и их
краткая характеристика.
Арендуемая у ОКБ МЭИ антенна
ТНА-1500 - полноповоротный инструмент с параболическим
рефлектором диаметром 64 метра. Вторичное зеркало- гиперболоид
диаметром 6 м.
Координаты радиотелескопа:
57 град. 13 мин. 22,8587 сек С.Ш.; 37 град. 54 мин. 01,1533
сек В.Д.; высота над уровнем моря 178,079 м.
Геоцентрические прямоугольные координаты: Х=2731190,445 м
У=2126198,279 м; Z=5339535,645 м.
- Основные параметры антенны ТНА-1500:
| Главный рефлектор
(квазипарабола) , диаметр |
64 м |
| Фокальное отношение
|
0,37 |
| СКО поверхности
рефлектора |
1,1 мм |
| Минимальная
рабочая волна |
2 (1,35) см |
| Вторичное зеркало,
диаметр |
6 м |
| Полный КИП по
рабочему диапазону |
0,5 - 0,6 |
| Антенная шумовая
температура |
40 - 70 К |
| Облучатель
- широкодиапазонный рупор: |
| |
длина |
| |
диаметр раскрыва |
|
|
| Поляризация:
две ортогональных круговых |
правая и левая |
Одновременный
набор частот |
0,6; 1,4;
2,3; 8,3 ГГц
0,6; 1,7; 2,3; 4,8; 22 ГГц |
| Точность наведения |
5 угл. сек. |
| Быстрая скорость
переустановки антенны |
1,0 град. в
сек. |
| Медленная скорость
наведения |
1,5 угл. мин.
в сек. |
| Сектор поворота: |
|
| |
|
| Микрокриогенная
система для МШУ |
4 компрессора
с гелиоводами. |
Основные параметры приемных
комплексов установки "Пульсарного времени"
приведены в таблице.
Преобразование к промежуточным частотам осуществляется с помощью
конвертеров, установленных непосредственно после МШУ.
Гетеродины выполнены с использованием фазовой автоподстройки
частоты по опорному сигналу 5 МГц от квантовых стандартов.
| Приемный
комплекс |
ПР-0,6 |
ПР-1,4 |
ПР-2,2 |
ПР-8,3 |
| Полоса частот МШУ ГГц |
0,596-0,604 |
1,35-1,45 |
2,07-2,32 |
7,80-8,70 |
| Частота 1-го гетерод. МГц |
562,0; 563,6 |
1590,0 |
2020,0 |
8080,0 |
| 1-ая пром. част. МГц |
38 |
175 |
230 |
300 |
| Температура приемн. К |
40 |
25 |
12 |
14 |
| Полный КИП антенны |
0,53 |
0,5 |
0,55 |
0,3 |

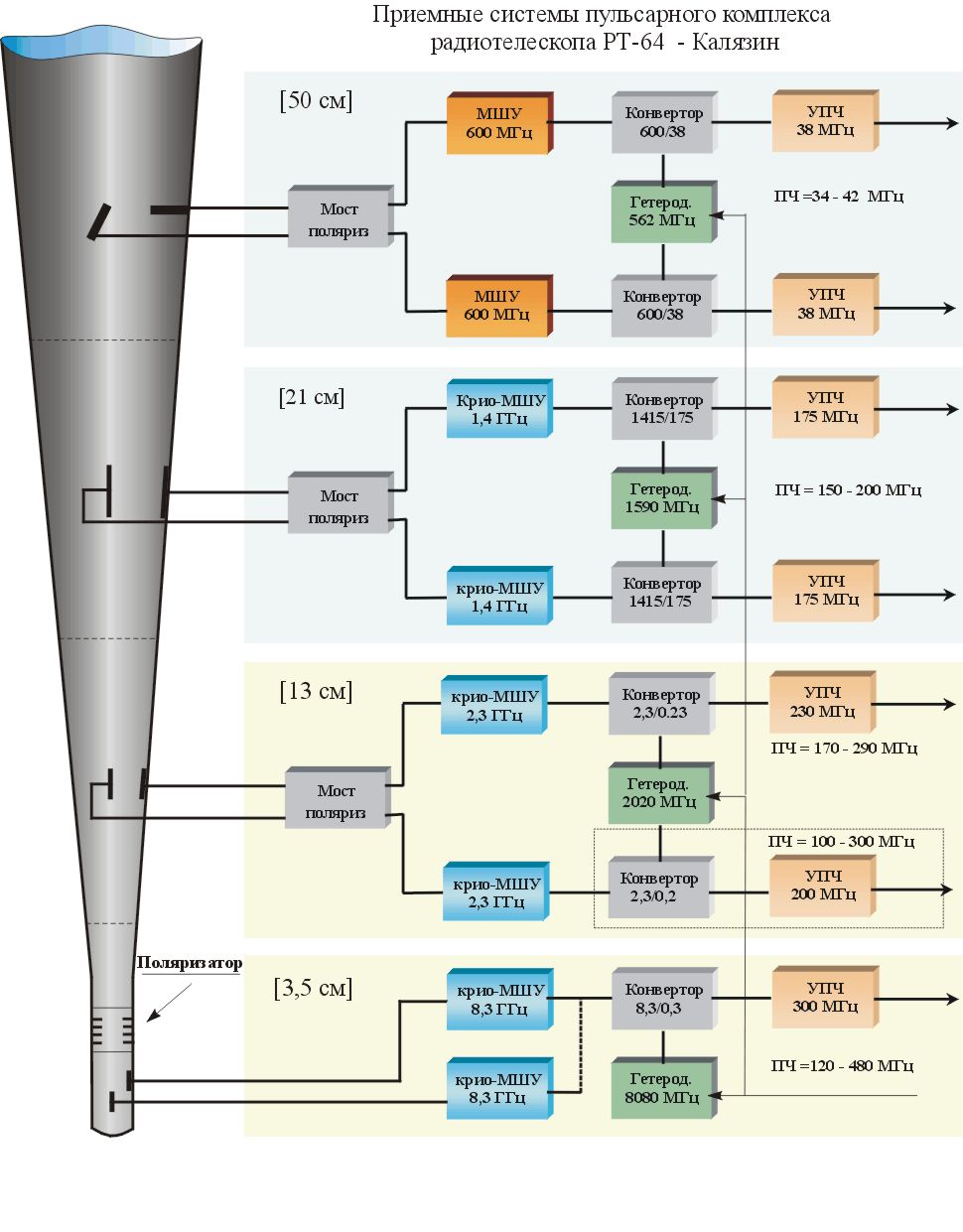

Блок-схема
приемного многочастотного комплекса установки "Пульсарного
времени" .
Радиотелескоп оснащен следующими приемно-регистрирующими системами:

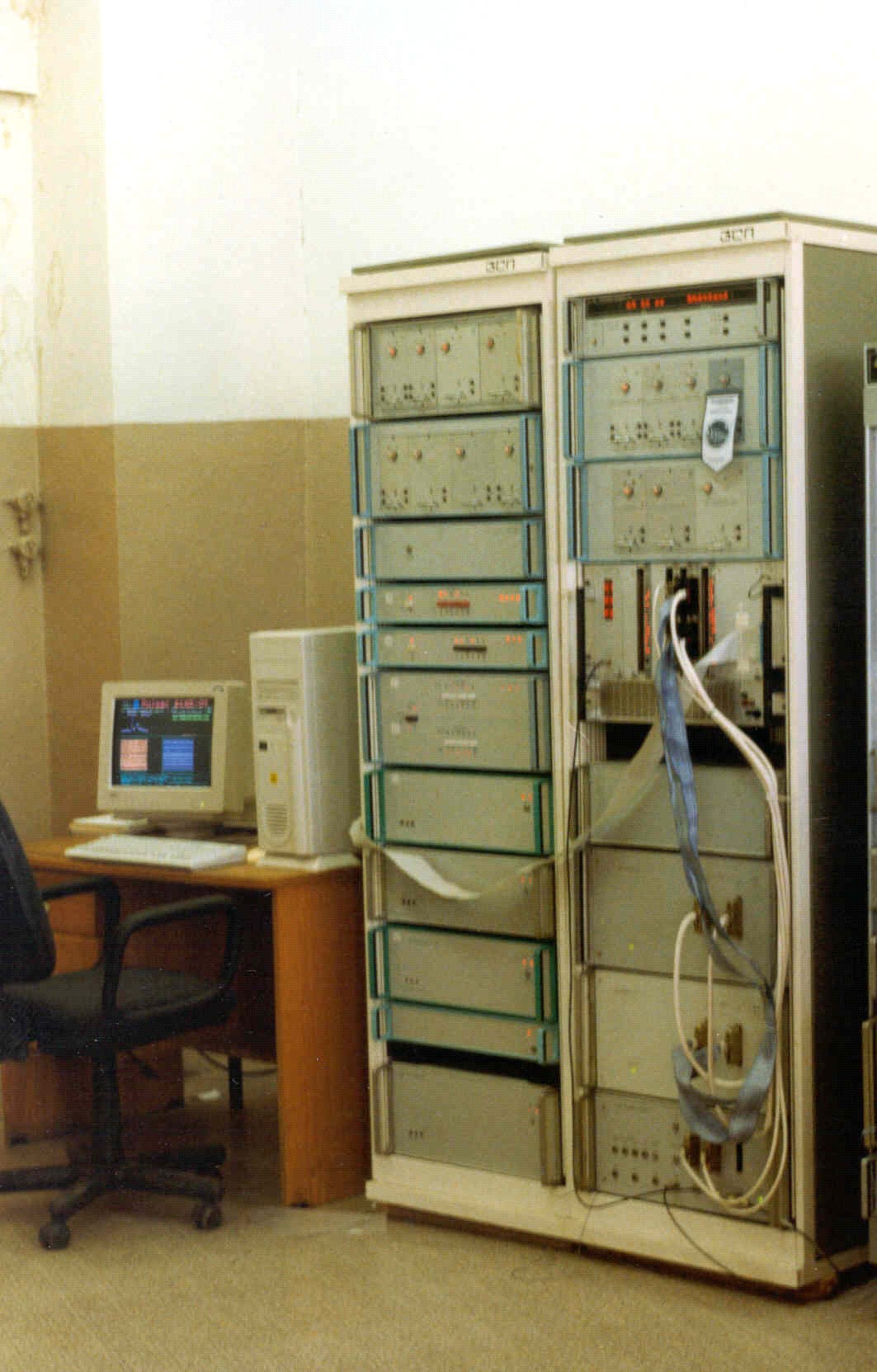

Технические параметры пульсарного комплекса
АС-600/160 на радиотелескопе РТ-64:
- Центральная частота приема - 600 МГц;
- Полоса приема (в каждой поляризации) - 3,2 МГц;
- Шумовая температура системы - 110 К;
- Частоты первых гетеродинов - 562,0 и 563,6 МГц;
- Первая промежуточная частота - 38 МГц;
- Полоса частот после первого преобразования частоты - 8
МГц;
- Частоты вторых гетеродинов - 38,8 и 39,6 МГц;
- Полоса частот после второго преобразования частоты 0,8
- 1,6 МГц;
- Блок полосовых фильтров - 80 каналов по 40 кГц в каждой
поляризации;
- Постоянная времени в канале - 25, 50, 100, 400 мкс и 1.6,
6.4 и 25 мс;
- Интервал выборки в канале - от 10 мкс до 20,48 мс с шагом
2n, где n=1, 2, 3, 4.... 11;
- Число отсчетов в канале - до 256;
- Число циклов непрерывного накопления в ОЗУ регистратора
- 256000;
- Длительность непрерывного наблюдения пульсара ограничена
временем видимости пульсара в точке наблюдения.
В состав радиотелескопа также входят:

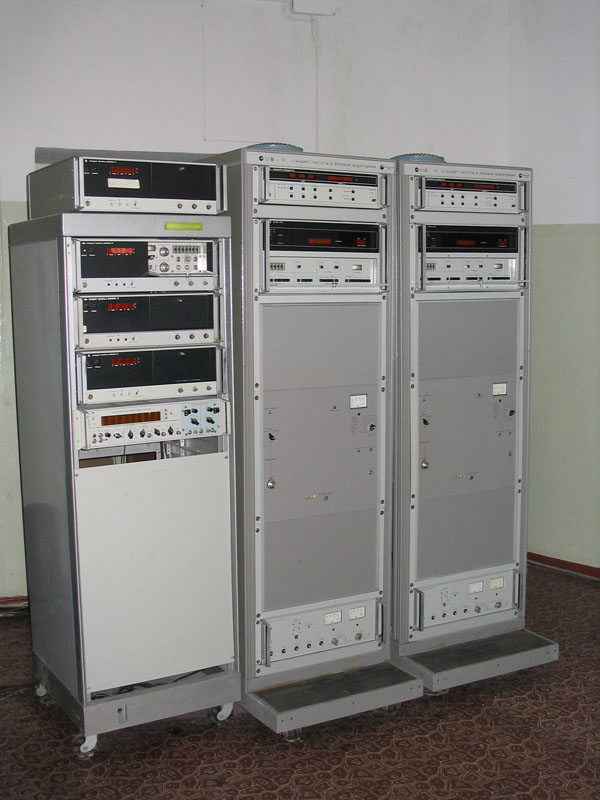

- Служба единого времени на основе водородных
и рубидиевых стандартов частоты;
- автоматическая метеостанция;
- измеритель полного содержания электронов в ионосфере по
сигналам спутников GPS (TEC-meter).
Бюллетени Службы времени - http://psun32.prao.psn.ru/data/TS/Kalyazin/
В настоящее время радиотелескоп принимает
участие в работе международных радиоинтерферометрических сетей,
Российско-Японском проекте "Пульсарная астрометрия средствами
РСДБ и хронометрирования". В обсерватории ведутся работы
по поиску нейтрино сверхвысоких энергий, исследованию пульсаров.
Радиотелескоп планируется использовать как базовый наземный
пункт в составе космического радиоинтерферометра международного
проекта "Радиоастрон".
|
|
